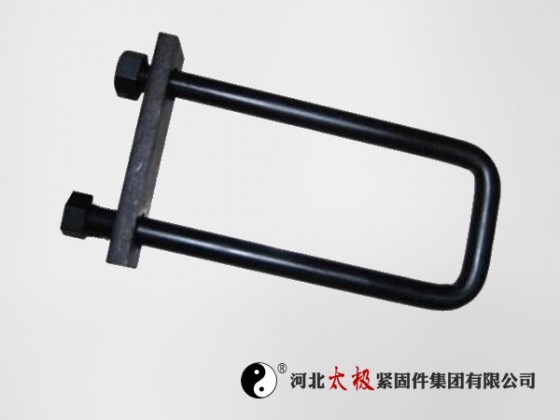

u型地腳螺栓 U型預埋螺栓

多種規格可定制，下圖為m30x612的圖紙：

地腳錨栓編輯別名加勁錨板地腳螺栓、焊接地腳螺栓、錨爪式地腳螺栓、筋板式地腳螺栓、地腳栓、地腳螺絲、地腳絲等。專供埋于混凝土地基中，作固定各種機器、設備的底座用。

地腳螺栓為地腳螺栓中較常用的一款。一般采用Q235鋼材制作，強度高的使用Q345B或16Mn材質加工，也有用40Cr材質加工8.8級強度的產品，偶爾也有用二級或三級螺紋鋼加工。地腳螺栓有毛料、粗桿、細桿不同形式之分。毛料即原材料鋼材不經改制，用圓鋼或線材直接加工而成；粗桿或稱為A型，細桿或稱為B型，都由鋼材改制成相應要求的桿徑后加工而成。焊接型地腳螺栓由單頭螺栓焊接加勁鐵板后制成。其抗拉拔能力強。根據使用的條件不同，分別可以達到3.6級、4.8級、6.8級、8.8級等等級。3.6級7字 地腳螺栓的抗拉能力為鋼材本身的抗拉能力。Q345B或16Mn原材料直接加工的地腳螺栓其抗拉能力可達到5.8級的抗拉強度。4.8級、5.8級、6.8級及8.8級的抗拉強度參考GB/T3098.1中對于機械性能的規定。

抗拉能力

就是將其截面面積（此時應當是螺紋處的有效面積）乘以鋼材的屈服強度（Q235屈服強度是235MPa）。由于設計值偏于安全，所以設計時的許用應力要小于屈服強度。

安裝方法

1、一次埋入法：澆灌混凝土?xí)r，將地腳螺栓埋入。當高塔等以傾覆控制時，地腳螺栓宜采用一次埋入法。

2、預留孔法：設備就位，將孔洞打掃干凈，將地腳螺栓放入孔中，設備定位找正后再用比原基礎高一級的無收縮細石混凝土進行澆灌，搗固密實。一次埋入之地腳螺栓中心至基礎邊緣的距離不應小于4d（d為地腳螺栓直徑），且不應小于150mm（d≤20時不應小于100mm），并不小于錨板寬度的一半加50mm，當不能滿足上述要求時，應采取適當措施，予以加強。結構用的地腳螺栓直徑不宜小于20mm。當承受地震作用時，應采用雙螺母固定，或采用其它有效防止松動的措施，但地腳螺栓的錨固長度應比非地震作用的錨固長度增加5d。
地腳螺栓的安裝規劃 地腳螺栓在基礎內松動的處理在近擰緊地腳螺栓時，可能將螺栓拔活，此時應先螺栓調整至原位置，并將螺栓周圍的基礎鏟出足夠的位置，然后在螺栓上焊縱橫兩個U形鋼筋，最后用水將坑內清洗干凈并灌漿，待混凝土凝固到設計強度后再擰緊活地腳螺栓偏差的處理活地腳螺栓偏差的處理方法，大致與死地腳螺栓的方法相同，只是可以將地腳螺栓拔出來處理。如螺栓過長，可在機床上切去一段再套螺紋；如螺栓過短，可用熱鍛法伸長；如位置不符，用彎曲法矯正。
　　應用行業 適用于各種設備固定、鋼結構基礎預埋件、路燈、交通指示牌、泵、鍋爐安裝、重型設備預埋固定等。
